Обеспечение потребителей питьевой водой, соответствующей требованиям СанПИН, требует от предприятий водоподготовки использования технологических процессов, выполняющих нормализацию различных показателей (например, содержание железа, марганца, мутность, жесткость и др.). В зависимости от качества исходной воды применяются различные технологии, которые включают использование химических реагентов. При ручном дозировании хим. реагентов не может быть обеспечено оптимальное качество воды и минимизация расхода реагентов, стоимость которых может быть достаточно высокой. В связи с этим автоматизация процессов дозирования является весьма актуальной для предприятий водоснабжения.

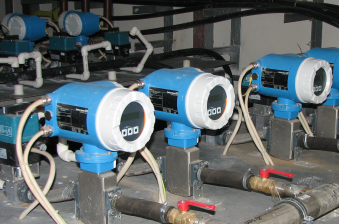

Система АСКУ ДХР предназначена для непрерывного пропорционального дозирования химических реагентов в типовом технологическом процессе водоподготовки. Надежность дозирования обеспечивается наличием основного и резервного канала дозирования для каждого реагента. Каждый канал дозирования выполнен на технических средствах повышенной химической стойкости, что позволяет дозировать различные химические реагенты и обеспечивает универсальность применения системы АСКУ ДХР.
С помощью автоматизированных систем, разработанных и внедренных СП «Гражданская защита», дозируются такие реагенты, как:
• Оксихлорид алюминия
• Сода
• Аммиак
• Полиакриламид
• Перманганат калия
• Триполифосфат натрия
• Угольная пульпа
• Известь
• Управление регулирующим узлом дозатора (шаровым краном) каждого работающего канала с целью поддержания требуемого расхода реагента на уровне расчетного
• Автоматическое управление переключением основного и резервного каналов дозирования по отказам одного из каналов, а также для обеспечения равномерной загрузки оборудования по моточасам
• Отображение значений расходов, установленных и текущих доз на встроенных средствах отображения (мини-дисплей, мнемосхема)
• Ввод значений исходной концентрации приготовленного раствора реагента и требуемой дозы со встроенной клавиатуры
• Выявление аварийных ситуаций и/или неисправностей технологического оборудования с выдачей аварийно-предупредительных сигналов
• Передача информации о текущем состоянии оборудования, о параметрах и состоянии технологического процесса на верхний уровень (при работе в составе АСУ ТП)
• Приём дистанционных команд управления и настроек технологического процесса от верхнего уровня (при работе в составе АСУ ТП)
• Достигается существенная экономия химических реагентов
• Повышается качество питьевой воды за счет точности дозирования
Система АСКУ ДХР может работать как автономно, так и в составе АСУ ТП и автоматизированного диспетчерского пункта предприятия (АДП). При работе в составе верхнего уровня выполняется передача данных от автоматизированной системы в центральный сервер, а также дистанционный прием команд и параметров управления. АДП обеспечивает отображение данных на экранных формах автоматизированных рабочих мест, на диспетчерских мнемощитах и экранах коллективного доступа. По данным архива могут формироваться таблицы, графики и отчеты, которые обеспечивают объективный анализ работы предприятия.
Дополнительные функции реализует Автоматизированное рабочее место химика (АРМ химика), разработанное СП «Гражданская защита» для автоматизации ведения документации химической лаборатории предприятия водоснабжения.
• Ведение журнала показателей качества воды
• Ведение журнала проб питьевой воды

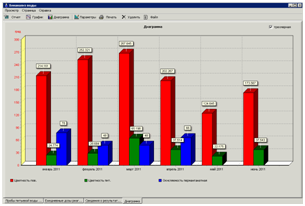

• Формирование отчетов, графиков и сравнительных диаграмм по расходу и дозам реагентов, качеству воды за указанный календарный период на основе данных из архива и журналов
