Карта инженерных сетей

Карта инженерных сетей предназначена для получения актуальной достоверной информации об объектах инженерных сетей в привязке к электронной карте города.

Использование электронной карты позволяет:

• Оптимизировать работу диспетчерской службы
• Проводить моделирование отключений
• Повысить эффективность работы отдела автотранспорта
• Привести паспортизацию к электронному виду

Наше предприятие разрабатывает программы с использованием геоинформационной системы Zulu (Политерм, г.Санкт-Петербург), ориентированной на работу с инженерными сетями. Программы обеспечивают простой удобный интерфейс и рассчитаны на пользователей с разным уровнем подготовки. При проектировании за основу берется электронная карта города, на которую наносится схема инженерных сетей различного назначения в топологически связном виде.

Структура карты

Схемы охватывают всю инфраструктуру инженерных сетей:

• Холодное и горячее водоснабжение – водозаборы, водоочистные сооружения, насосные станции, водоводы, камеры и колодцы, запорная арматура, дросселирующие и регулирующие устройства, гидранты, потребители
• Канализация – пользователи, самотечные и напорные коллекторы, самотечные колодцы, напорные камеры, камеры – гасители напора, канализационные насосные станции, канализационные очистные сооружения
• Теплоснабжение – котельные, ТЭЦ, центральные тепловые пункты, подающие и обратные трубопроводы, тепловые камеры, запорная арматура, дросселирующие и регулирующие устройства, индивидуальные тепловые пункты, потребители

Каждый объект на карте отображается символом в соответствии с его текущим состоянием (участок трубопровода включен / отключен, задвижка закрыта / открыта и т.д.).

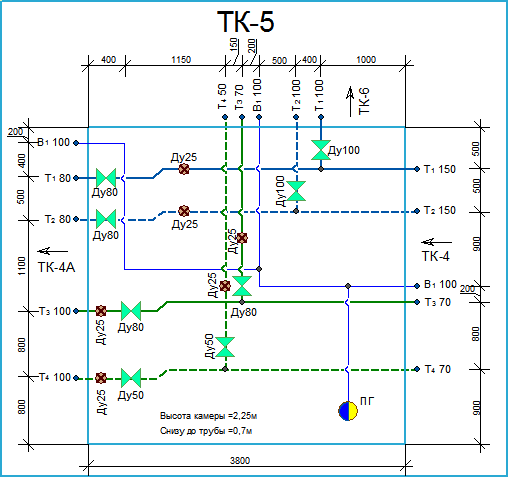

Для камер и колодцев выполнены деталировки, на которых отображена вся запорная и регулирующая арматура, с указанием маркировки и размеров. Для производственных объектов разработаны технологические схемы. Деталировки и технологические схемы можно открыть в отдельном окне, выбрав объект на карте.

По каждому объекту города и инженерных сетей можно просмотреть характеристики (адрес объекта, длина и диаметр трубопровода, тип задвижки и др.) в виде карточек или сводных таблиц.

Функциональные возможности

Карта расположена на сервере, к ней имеют доступ специалисты с различных рабочих мест. Программа работы с картой предоставляет удобные средства быстрого поиска объекта по адресу или наименованию, печать карты. Карта используется в различных комплексах и системах, которые обеспечивают специфические функции для каждого отдела управления предприятием:


• Моделирование отключений в связи с аварией

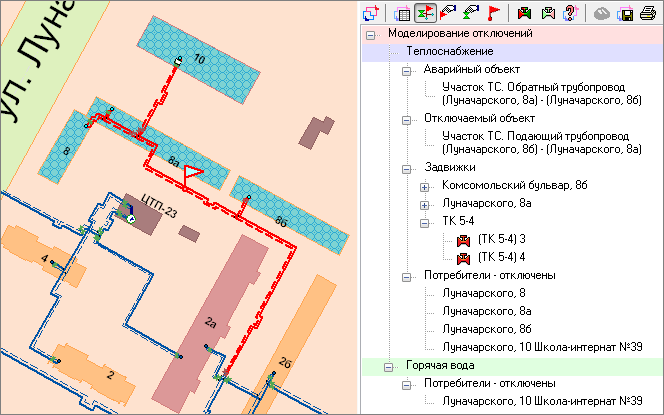

При указании на карте аварийного объекта автоматически определяется список отключающих запорных устройств, списки отключенных потребителей, гидрантов и других объектов. Список отключений используется в системе Диспетчер для формирования текста телефонограммы.

• Отображение текущих отключений на карте
На время выполнения работ, связанных с отключением, на карте выделяются цветом отключенные объекты и участки сетей. Текущие отключения выводятся также в виде дерева объектов с привязкой к карте. Схемы отключений сохраняются в архиве и доступны для последующего просмотра и анализа.

• Отображение зон обслуживания (контуров) котельных
Контуры каждой котельной выделяются различным цветом. Для изменения контуров достаточно указать на карте переключаемые задвижки, после чего контуры котельных пересчитываются, а на карте отображаются реальные состояния коммутационной арматуры и трубопроводов. Коммутационные схемы сохраняются в архиве. Можно выбрать схему из архива и сделать ее текущей, при этом сформируется список запорной арматуры, которую необходимо переключить

• Паспорт сети
◦ Полный инвентарный учет всех объектов сети
◦ Выделение объектов сетей на карте по инвентарным номерам
◦ Тематическая раскраска карты по условиям (год ввода в эксплуатацию, диаметр, материал и т.п.)
◦ Просмотр оцифрованной исполнительной документации по инженерным сетям в привязке к карте

• Работа с абонентами
◦ Электронный справочник предприятий-потребителей с привязкой к карте
◦ Отображение на карте приборов учета, их характеристик, текущих показаний
◦ Интеграция с различными системами расчета с потребителями - «Энергосбыт» (Политерм, г. Санкт-Петербург), «Управление сбытом водоканала» (Софт-портал, г. Уфа), OMNIS (Интернет-Сервис, г. Чебоксары)

• Управление автотранспортом
◦ Отображение текущего местоположения автотранспорта на карте по данным GPS-навигатора
◦ Отображение траекторий перемещения автотранспорта за заданный период, расчет пройденного пути

• Мониторинг технологических параметров

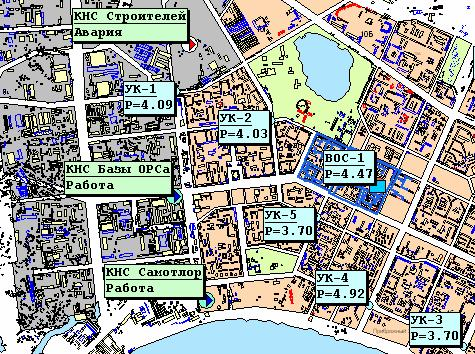

◦ Отображение текущих значений основных технологических параметров на карте
◦ Отображение списка параметров в виде карточек с привязкой к месторасположению объекта на карте
◦ Контроль выхода параметров за технологические нормы и выделение на карте аварийного объекта
