Центральный диспетчерский пункт предприятия теплоснабжения

Программно-аппаратный комплекс «Центральный диспетчерский пункт тепловых сетей» (ЦДП ТС) предназначен для автоматизации работы диспетчерской службы. Сетевая конфигурация обеспечивает оперативный доступ руководителей и специалистов предприятия к текущей, паспортной и аналитической информации по объектам теплоснабжения и горячего водоснабжения.

Карта инженерных сетей

Комплекс базируется на специализированной геоинформационной системе (ГИС), ориентированной на работу с инженерными сетями. Основой комплекса является электронная карта города, для которой создается схема сетей теплоснабжения и горячего водоснабжения.

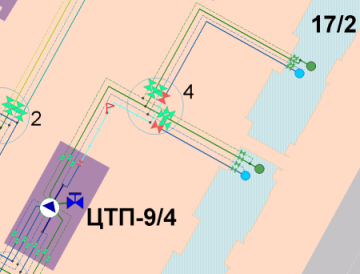

Электронная карта отображает:

• Cети теплоснабжения и горячего водоснабжения: котельные, центральные тепловые пункты, трубопроводы, тепловые камеры, запорную арматуру, потребителей
• Текущее состояние объектов сетей, положение запорной арматуры
• Подробные деталировки тепловых камер и узлов
• Паспортную информацию по объектам сетей

Программное обеспечение комплекса обеспечивает:

• Отображение схем контуров отопления, ведение архива схем контуров
• Моделирование отключений в связи с аварией, определение списка отключенных потребителей
• Отображение текущих отключений на карте, ведение архива отключений
• Тематическую раскраску карты по условиям (год ввода в эксплуатацию, диаметр, материал и т.п.)
• Просмотр исполнительной документации по инженерным сетям в привязке к карте
• Электронный справочник предприятий-потребителей с привязкой к карте

Диспетчерские журналы

В состав комплекса включены средства автоматизации работы диспетчерской службы:

• Ведение журналов заявок, регистрации аварийно-восстановительных работ, входящих и исходящих телефонограмм в электронном виде
• Обеспечение связи журналов с электронной картой, формирование списка отключений по результатам моделирования
• Автоматизированный прием входящих телефонограмм со встроенными средствами распознавания текста
• Формирование исходящих телефонограмм с автоматическим заполнением списка отключений
• Рассылка исходящих телефонограмм по заданному списку абонентов в автоматическом режиме с регистрацией результатов рассылки
• Формирование ежедневных сводок по отключениям и выполненным работам
• Формирование аналитических сводок для выявления участков сети с наибольшим числом повреждений и анализа характера проведенных ремонтных работ

Сбор технологических параметров и контроль аварийных ситуаций

В комплекс ЦДП ТС передаются значения технологических параметров:

• От системы контроля основных технологических параметров котельной: давление, температура, расход в прямом и обратом трубопроводах теплоносителя, в подпиточных трубопроводах и др.
• От автоматизированных систем контроля технологических параметров и управления оборудованием центральных тепловых пунктов (АСК ЦТП): давление, температура, расход в прямом и обратном трубопроводах на вводах в ЦТП, на внутриквартальные сети отопления и горячего водоснабжения и др.
• От узлов контроля основных параметров магистральных тепловых сетей: давление, температура в прямом и обратном трубопроводах на вводах в ЦТП

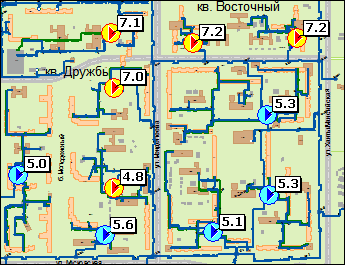

Данные с узлов и систем контроля поступают в комплекс ЦДП ТС по беспроводным каналам связи. Все данные отображаются в привязке к карте инженерных сетей. Комплекс ЦДП ТС имеет функцию ввода температурных графиков, в соответствии с которыми происходит контроль температур в узлах контроля на ЦТП. При выходе температуры за пределы нормы производится оповещение персонала о нештатной ситуациис помощью звукового сообщения и индикации на экране.

Архивы, отчёты, графики

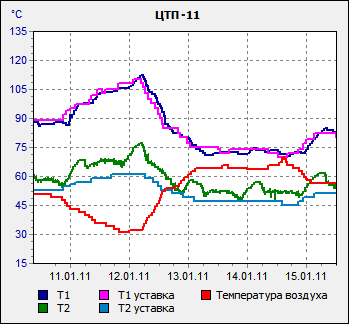

В архив записываются данные, полученные от узлов контроля и АСК ЦТП: технологические параметры, состояние оборудования, признаки аварий, отказов оборудования, несанкционированного доступа. Архивные данные можно просматривать в виде сводок, графиков, а также строить статистические отчеты. Средства просмотра архива позволяют установить интервал просмотра, выбрать параметры с различных объектов тепловых сетей.

Дополнительная функция программы просмотра архива – построение пьезографиков.
