Приказ Минэнерго №103
Комплекс "Теплоснабжение"
26 мая 2013 г. вступил в силу приказ Министерства энергетики Российской Федерации (Минэнерго России) от 12 марта 2013 г. №103 "Об утверждении Правил оценки готовности к отопительному периоду".
В соответствии с этим приказом муниципальные образования по готовности к отопительному сезону должны выполнить такие требования, как:
• Наличие плана действий по ликвидации последствий аварийных ситуаций с применением электронного моделирования аварийных ситуаций
• Наличие системы мониторинга состояния системы теплоснабжения
• Наличие механизма оперативно-диспетчерского управления в системе теплоснабжения
• Наличие системы мониторинга состояния системы теплоснабжения
• Наличие механизма оперативно-диспетчерского управления в системе теплоснабжения
Созданный нашим предприятием информационно-диспетчерский комплекс «Теплоснабжение» обеспечит выполнение требований приказа Минэнерго от 26 мая 2013 г. к муниципальным образованиям.
Наша программа Грата-Инженерные сети выполнит требования приказа!
Программа Грата-Инженерные сети предназначена для моделирования аварийных ситуаций на инженерных сетях.
Программа Грата-Инженерные сети предназначена для моделирования аварийных ситуаций на инженерных сетях.
Информационно-диспетчерский комплекс «Теплоснабжение»
ТРЕБОВАНИЕ: наличие плана действий по ликвидации последствий аварийных ситуаций с применением электронного моделирования аварийных ситуаций.
Электронная карта инженерных сетей теплоснабжения
Карта включает:
• Источники теплоснабжения (котельные, ТЭЦ)
• Центральные и индивидуальные тепловые пункты
• Прямые, обратные трубопроводы магистральных и распределительных сетей
• Тепловые камеры
• Запорную арматуру
• Потребителей
• Центральные и индивидуальные тепловые пункты
• Прямые, обратные трубопроводы магистральных и распределительных сетей
• Тепловые камеры
• Запорную арматуру
• Потребителей
При необходимости карта дополняется подробными деталировками тепловых камер.
Функции комплекса ИДК обеспечивают:
• Просмотр характеристик объектов тепловых сетей в виде таблиц и карточек
• Коммутационные вычисления (поиск колец, поиск путей от источника и пр.)

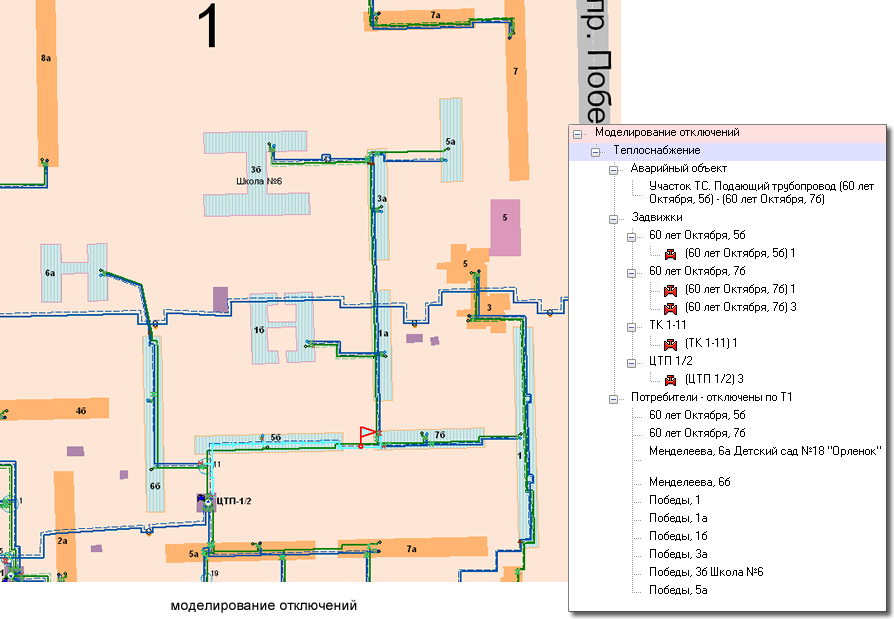

• Моделирование аварийных ситуаций и отключений по плановым работам
• Архивы отключений и контуров отопления
• Коммутационные вычисления (поиск колец, поиск путей от источника и пр.)
• Моделирование аварийных ситуаций и отключений по плановым работам
◦ Отображение отключений на карте
◦ Формирование списков отключаемых объектов
• Расчёт контуров отопления, отображение текущих схем контуров на карте◦ Формирование списков отключаемых объектов
• Архивы отключений и контуров отопления
ТРЕБОВАНИЕ: наличие системы мониторинга состояния системы теплоснабжения.

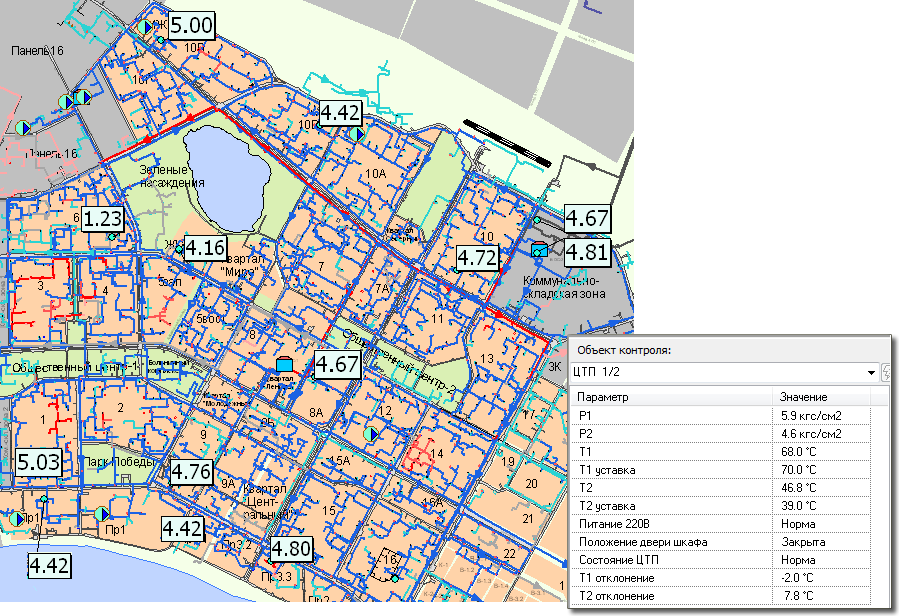

Мониторинг параметров тепловых сетей
• Сбор данных от автоматизированных систем управления котельными, ЦТП, от узлов контроля основных магистральных параметров тепловых сетей
• Отображение параметров в реальном времени в привязке к электронной карте и в виде таблиц: давление, температура, расход в прямом и обратом трубопроводах теплоносителя, в подпиточных трубопроводах и др.
• Контроль значений температур в магистральных сетях в соответствии с заданными температурными графиками
• Аварийная сигнализация и оповещение при выходе параметров за граничные пределы
• Архивы параметров, просмотр архивов в виде графиков, таблиц и отчётов
• Отображение параметров в реальном времени в привязке к электронной карте и в виде таблиц: давление, температура, расход в прямом и обратом трубопроводах теплоносителя, в подпиточных трубопроводах и др.
• Контроль значений температур в магистральных сетях в соответствии с заданными температурными графиками
• Аварийная сигнализация и оповещение при выходе параметров за граничные пределы
• Архивы параметров, просмотр архивов в виде графиков, таблиц и отчётов
ТРЕБОВАНИЕ: наличие механизма оперативно-диспетчерского управления в системе теплоснабжения.
Диспетчерские журналы
• Ведение журналов заявок и аварийно-восстановительных работ на тепловых сетях

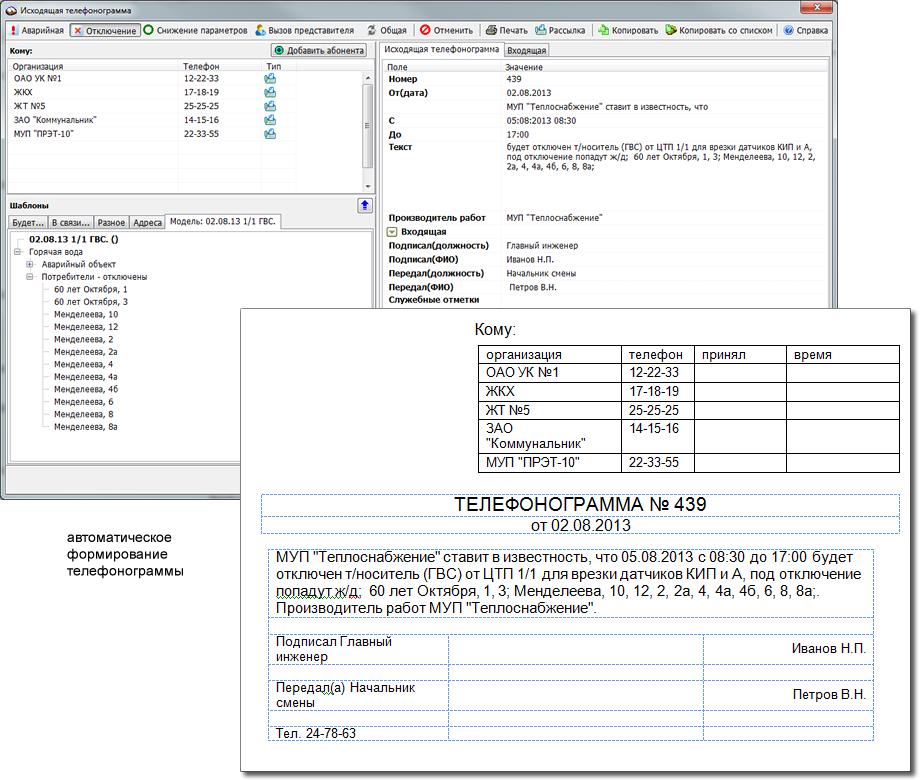

• Формирование телефонограмм об отключениях с автоматическим вводом списков отключений по результатам моделирования
• Автоматическая рассылка телефонограмм об отключениях с регистрацией результатов рассылки в архиве
• Формирование ежедневных сводок по отключениям и выполненным работам
• Формирование аналитических сводок для выявления участков сети с наибольшим числом повреждений
• Формирование телефонограмм об отключениях с автоматическим вводом списков отключений по результатам моделирования
• Автоматическая рассылка телефонограмм об отключениях с регистрацией результатов рассылки в архиве
• Формирование ежедневных сводок по отключениям и выполненным работам
• Формирование аналитических сводок для выявления участков сети с наибольшим числом повреждений
