Автоматизированная система мониторинга напоров (давлений) и температур в магистральных сетях теплоснабжения (АСМ ТС) предназначена для обеспечения специалистов и руководителей предприятия оперативной, достоверной и аналитической информацией об основных технологических параметрах теплоснабжения в контрольных точках магистральных сетей.
Система АСМ ТС имеет двухуровневую территориально-распределенную структуру.
Нижний уровень системы состоит из технических средств (ТС) размещенных в контрольных точках, где затруднен или нецелесообразен подвод первичного электропитания (заглубленные колодцы, тепловые узлы или камеры переключения).
Технические средства нижнего уровня адаптированы для длительной автономной работы в полевых условиях.
• Встроенный автономный источник питания
• Встроенный датчик температуры окружающей среды
• Встроенная внутренняя или наружная (при необходимости) антенна
• Датчики измерения температуры и давления теплоносителя в прямом и обратном трубопроводе
• Блок-контакты охранного контура
• Степень защиты - IP-68 (обеспечивает сохранность оборудования в случае затопления)
• Рабочий диапазон температур от – 20 до + 70 ºС
• Автономная работа от встроенной батареи до 5 лет
• Возможность подключения внешнего источника питания
• Продолжительность непрерывной работы – не ограничено
• Наработка на отказ – не менее 50 000 часов
• Средний срок службы – не менее 10 лет
• Контроль температуры окружающей среды
• Контроль напряжения на батарее
• Контроль охранного шлейфа
• Контроль затопления
• Синхронизация встроенных часов с сервером точного времени
• Аппаратный перезапуск при зависании GSM – модуля от независимого сторожевого таймера
• Возможность подключения внешней вандалозащищенной, водонепроницаемой антенны (при неустойчивой связи внутри колодца)
• Настройка периодичности опроса измерительных каналов от 1 (одной) минуты до 24 (двадцати четырех) часов с дискретностью 1 (одна) минута
• Формирование и передача через GSM-модем текущей информации и сообщений на верхний уровень с настраиваемой периодичностью от 15 (пятнадцати) минут до 24 (двадцати четырех) часов
• Формирование аварийных сообщений при выходе контролируемых параметров на любом из аналоговых каналов за заданные пределы (min … max) или при изменении состояния дискретных каналов
• Однократное формирование и передача на верхний уровень аварийных сообщений сразу по возникновении нештатной ситуации
• Дублирование аварийных сообщений на сотовые телефоны в текстовом виде (SMS сообщения)
Верхний уровень системы состоит из сервера сбора данных и автоматизированного рабочего места (АРМ) оператора/диспетчера, размещаемых в помещении диспетчера, и осуществляет прием текущей информации от нижнего уровня, обработку, отображение, архивирование, хранение и предоставление пользователю всей рабочей и аварийно-предупредительной информации.

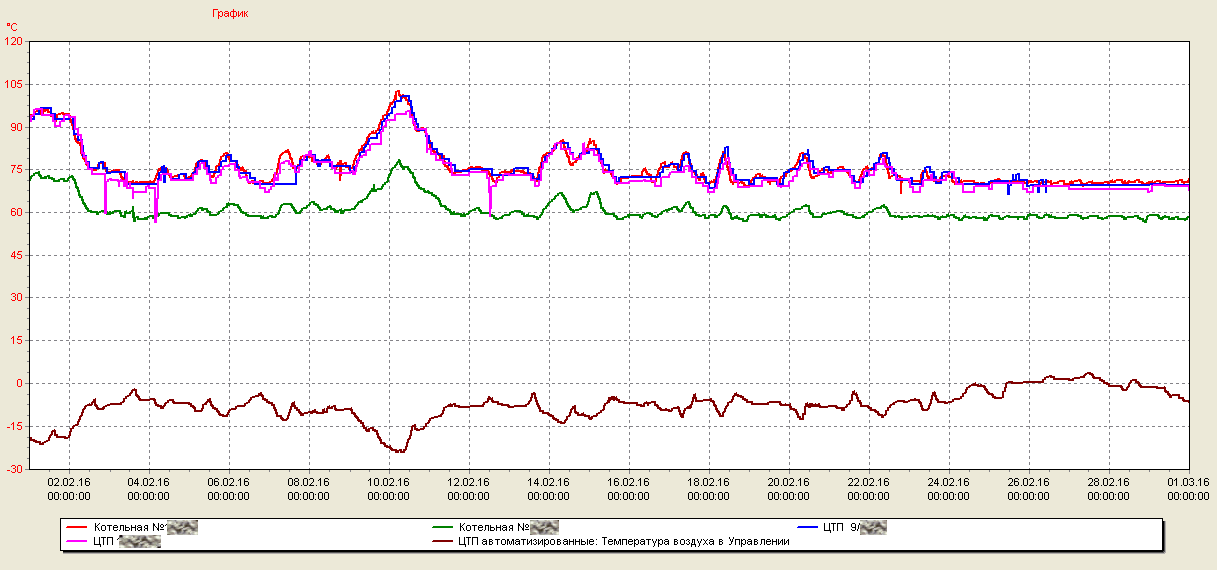

Верхний уровень системы АСМ ТС построен на базе компьютера с установленным системным и специализированным ППО сервера сбора данных и АРМ диспетчера. Текущая информация, принимаемая с контрольных точек, обрабатывается и отображается на основной (общей) и вспомогательных (для каждого узла контроля) экранных форм АРМ диспетчера, технолога или других специалистов, архивируется для последующего анализа и предоставления пользователю по запросу в удобной форме (таблицы, графики, отчеты, сводки и пр.).
Система АСМ ТС может функционировать как автономно, так и в составе АСУ ТП предприятия.
• Отображение контролируемых параметров в режиме реального времени на экранных формах АРМ специалистов и руководителей предприятия с привязкой контрольных точек к соответствующим контурам теплоснабжения на электронной карте
• Предоставление информации диспетчеру и другим заинтересованным службам предприятия в виде сводок и отчетных документов
• Контроль несанкционированного доступа к оборудованию
• Световая, звуковая или голосовая сигнализация (оповещение) при выходе технологических параметров за допустимые приделы и при обнаружении несанкционированного доступа
• Возможность анализа работы сетей теплоснабжения за выбранный интервал времени
• Оперативное выявление факта аварии в сетях, оценка ее глубины и возможных последствий
• Оперативный контроль изменения параметров городской сети теплоснабжения при проведении гидро-динамических испытаний (опресовка) сетей, ремонтно-восстановительных или профилактических работ
• Отображение технологических параметров на электронной карте тепловых сетей
• Автоматический анализ изменения текущих основных технологических параметров в сопоставлении их со среднестатистическими (эталонными) значениями с учетом топологии сети для раннего обнаружения порывов
• Оптимизация и повышение эффективности работы диспетчерской службы предприятия
• Оперативное обнаружение возникшей нештатной ситуации и определение аварийного участка сети
• Минимизация времени реагирования на возникшие аварийные ситуации и оперативное их устранение
• Оперативный доступ специалистов и руководителей к текущей и аналитической информации
• Снижение экономических потерь и экологических последствий нештатных ситуаций
• Высвобождение обслуживающего персонала
• Повышение качества обслуживания потребителей
• Предупреждение и своевременная ликвидация аварии за счет оперативного извещения о предаварийных и аварийных ситуациях;
• Повышение эффективности управления предприятием за счет оперативного доступа к текущей, объективной аналитической и статистической информации
