Блок фильтров

Локальная система управления блоком фильтров (ЛСУ БФ) предназначена для ручного и автоматического управления технологическим оборудованием блоков фильтров, а также общим технологическим оборудованием, задействованным в процессе подачи исходной воды в фильтры на очистку и очищенной воды для промывки фильтров.

ЛСУ БФ выполняет следующие функции

• Контроль параметров функционирования фильтра:
◦ Состояния запорной арматуры
◦ Оложения регулирующей арматуры
◦ Уровень воды в фильтре
◦ Расход отфильтрованной воды (фильтрата)
• Контроль параметров функционирования общего технологического оборудования:
Расход воды на приходе
Состояния запорной и регулирующей арматуры
Состояние насосов промывной воды
Давление и расход промывной воды
Токовые характеристики насосов
Уровень воды в распределительном канале горизонтальных отстойников
Давление в воздушной магистрали
Уровень воды в резервуарах чистой воды
• Управление производительностью (скоростью фильтрования) каждого фильтра с помощью регулирующей заслонки
• Управление пропускной способностью фильтровального отделения путем перераспределения гидравлической нагрузки по фильтрам или изменением прихода в случае вывода части фильтров на промывку или в ремонт, или ввода их в эксплуатацию
• Своевременный вывод на промывку каждого фильтра (по заданной циклограмме) с целью поддержания оптимальной производительности каждого фильтра и фильтровального отделения в целом

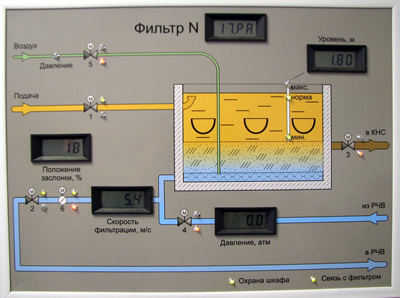

• Отображение информации о параметрах и состоянии технологического процесса на мнемосхеме и на панели оператора

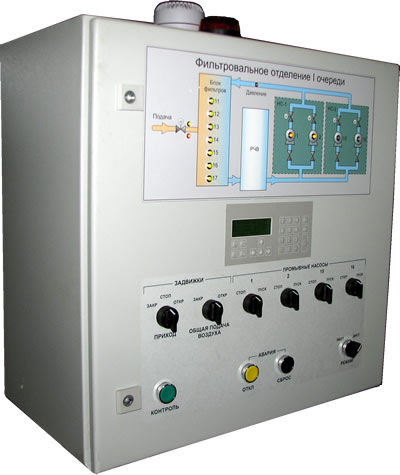

• Управление оборудованием в ручном режиме работы системы при помощи кнопок и переключателей, расположенных на панели шкафа
• Выявление аварийных ситуаций и/или неисправностей технологического оборудования с выдачей аварийно-предупредительных сигналов
• Передача информации о текущем состоянии оборудования, о параметрах и состоянии технологического процесса на верхний уровень (при работе в составе АСУ ТП)
• Приём дистанционных команд управления, настроек и уставок технологического процесса от верхнего уровня (при работе в составе АСУ ТП)

Работа в составе АСУ ТП предприятия водоснабжения

Информации о текущем состоянии оборудования, о параметрах и состоянии технологического процесса передается на верхний уровень АСУ ТП и отображается на экранных формах автоматизированного рабочего места диспетчера.

Обеспечивается возможность задать параметры и временные характеристики промывки фильтра с экрана монитора автоматизированного рабочего места диспетчера.

Информация о текущем состоянии и авариях оборудования, о параметрах и состоянии технологического процесса записывается в архивы и доступна для просмотра в виде графиков, сводок и отчетов.

С вводом в эксплуатацию ЛСУ БФ достигается

• Возможность дистанционного и автоматического управления всем процессом фильтрации
• Значительная экономия ресурсов, таких как вода, используемая для промывки фильтров, и фильтрующих материалов
• Оптимальное управление территориально распределенным оборудованием, что обеспечивает высокое качество работы фильтров
• Оптимизация работы обслуживающего персонала и диспетчерской службы
