Головная канализационная насосная станция

Локальная система управления головной канализационной насосной станцией (ЛСУ ГКНС) предназначена для автоматического управления оборудованием головных КНС для циклического откачивания жидкости из приемного резервуара и дренажного приямка станции, защиты насосного оборудования в машинном отделении.

ЛСУ ГКНС выполняет следующие функции

• Автоматическое измерение и отображение на передней панели шкафа следующих технологических параметров:

◦ Уровень жидкости в приемном резервуаре
◦ Положение задвижек
◦ Состояние насосных агрегатов
◦ Давление и токовые характеристики насосных агрегатов
◦ Уровень воды в дренажном приямке и состояние дренажного насоса
◦ Состояние ленточного транспортера и пресс-толкателя
◦ Давление и расход в напорном коллекторе

• Автоматическое управление работой насосных агрегатов и напорных задвижек в соответствии с заданным алгоритмом, следящим за изменением уровня жидкости в резервуаре
• Управление работой ГКНС в ручном режиме при помощи кнопок и переключателей, расположенных на панели шкафа
• Защиту насосных агрегатов по минимальному давлению в напорном патрубке и предельному току двигателя
• Подсчёт времени наработки насосных агрегатов
• Выявление аварийных ситуаций и/или неисправностей технологического оборудования с выдачей аварийно-предупредительных сигналов
• Обнаружение несанкционированного доступа в помещение и к техническим средствам системы, включение предупредительной сигнализации
• Передачу информации о текущем состоянии оборудования, о параметрах и состоянии технологического процесса на верхний уровень (при работе в составе АСУ ТП)
• Приём дистанционных команд управления, настроек и уставок технологического процесса от верхнего уровня (при работе в составе АСУ ТП)

Работа в составе АСУ ТП предприятия

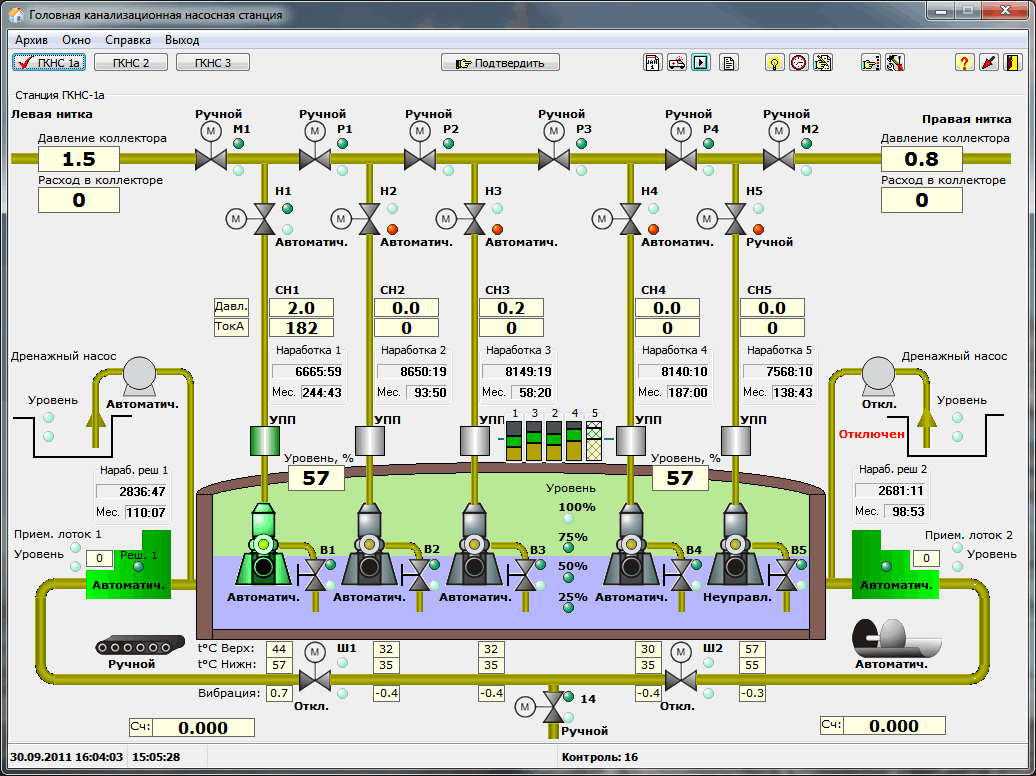

Актуальная и достоверная информация о текущем состоянии оборудования, о параметрах и состоянии технологического процесса передается на верхний уровень АСУ ТП и отображается на экранных формах автоматизированного рабочего места диспетчера.

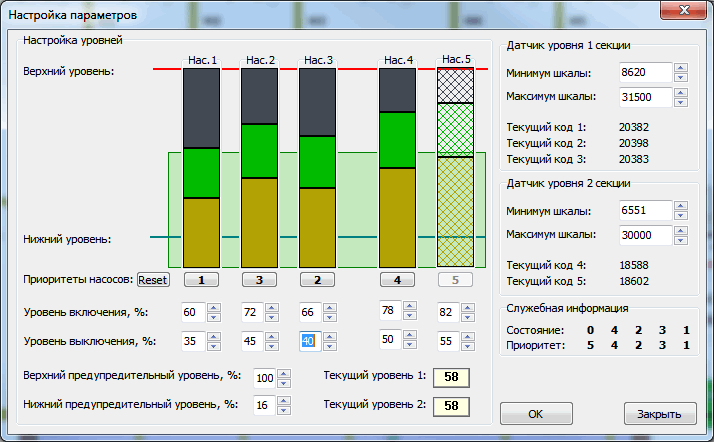

С автоматизированного рабочего места диспетчера настраиваются следующие параметры:

• Шкала датчиков
• Параметры насосов
• Алгоритм включения/выключения насосов при изменении уровня жидкости в приемном резервуаре

Вся поступающая информация записывается в архив и доступна для просмотра в виде графиков, сводок и отчетов. Реализована возможность анализа работы оборудования КНС за выбранный интервал времени в режиме повторного отображения состояний объектов и значений параметров на экранных формах.

С вводом в эксплуатацию ЛСУ ГКНС становится возможным

• Автоматическое управление технологическим оборудованием ГКНС
• Дистанционный контроль технологического оборудования ГКНС
• Мониторинг основных параметров функционирования ГКНС
• Обеспечение диспетчерской службы актуальной и достоверной информацией
• Контроль моторесурса каждого насосного агрегата
• Оптимизация управления насосными агрегатами, что обеспечивает:

◦ Поддержание требуемого давления в напорном коллекторе
◦ Увеличение межремонтного интервала и продление срока службы
◦ Сокращение потребляемой мощности

• Сокращение обслуживающего персонала и оптимизация работы диспетчерской службы
