Иловая насосная станция

Автоматизированная система контроля и управления технологическим оборудованием перекачки активного ила (АСКУ ПАИ) предназначена для контроля и управления оборудованием перекачивания активного ила из вторичных отстойников в аэротенки иловыми насосами и передачи данных о технологических параметрах и состоянии оборудования в автоматизированный диспетчерский пункт канализационных очистных сооружений (АДП КОС).

Система АСКУ ПАИ обеспечивает

• Ручное и автоматическое управление иловыми насосами с частотным приводом для перекачки активного ила
• Контроль параметров насоса:

◦ Значение тока, потребляемого электроприводом
◦ Значение давления в напорной части насоса
◦ Состояние релейного выхода устройства защиты от превышения температуры
◦ Контроль блок-контактов автоматического выключателя электропривода, магнитного пускателя и защитного теплового реле

• Ручное и автоматическое управление напорными задвижками иловых насосов и магистральной задвижкой
• Ручное и автоматическое управление дренажными насосами
• Контроль информации о давлении иловых насосов, давлении на сборном коллекторе станции, расходе перекачиваемого ила

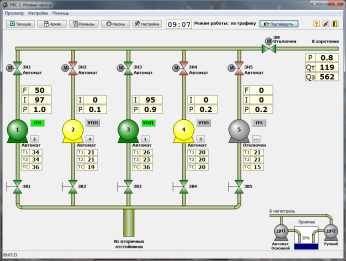

• Отображение информации о параметрах и состоянии технологического процесса на мнемосхеме и панели оператора
• Поддержание среднего расхода перекачиваемого ила в определённом соотношении со средним расходом поступающих стоков
• Формирование сигналов предупредительной и аварийной сигнализации при выходе контролируемых параметров за допустимые нормы

Работа в составе АСУ ТП

Информация о технологических параметрах и текущем состоянии оборудования отображается на экранных формах автоматизированного рабочего места (АРМ) оператора участка и передается для отображения и архивирования в АДП КОС. Система позволяет настраивать основные параметры работы насосного оборудования, просматривать архивные данные в виде графиков, сводок и отчетов.

С вводом в эксплуатацию АСКУ ПАИ достигается

• Возможность автоматического и дистанционного управления технологическим оборудованием
• Поддержание требуемого давления и расхода промывной воды
• Контроль моторесурса насосов
• Плавный пуск насосов, оборудованных соответствующими устройствами
• Экономия электроэнергии за счет использования частотных приводов и устройств плавного пуска насосов
• Надежная без срыва в вакуум работа насосов
• Целостность двигателей насосов за счет эффективного использования устройств защиты
• Увеличение межремонтного интервала и продление срока службы насосов
• Сокращение обслуживающего персонала и оптимизация работы диспетчерской службы
